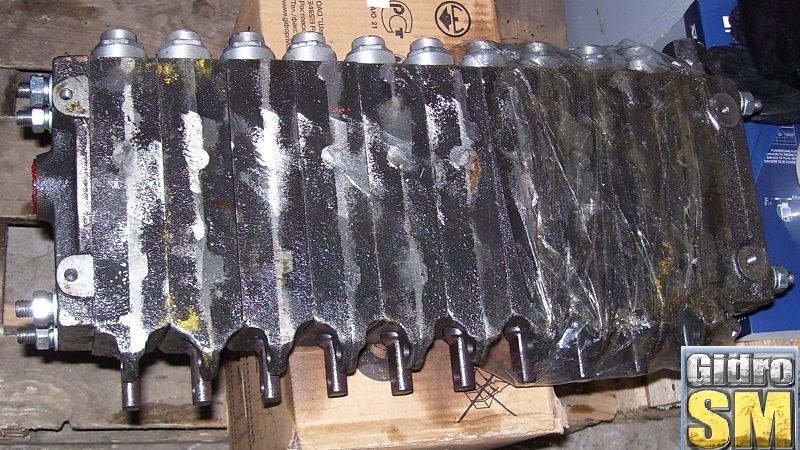

Гидрораспределитель РХ-346

Применение: Мусоровозы КО-33, КО-50, КО-413, КО-415, КО-424, КО-429, КО-431, КО-440, МС-91, МКЗ, МКМ, автокраны, манипуляторы (Майкоп), автогрейдер ДЗ-122, 143, 180, бункеровоз КО-450 (Мценск), комунальная техника.

Вес: зависит от количества секций.

Гидравлический распределитель PX-346 служит для направления движения рабочей жидкости на гидромоторы, гидроцилиндры, моторы. Допустимое количество секций распределителя от 1 до 11.

Гидравлический распределитель PX-346 -это секционный распределитель с ручным управлением. Варианты с параллельным и последовательным распределением рабочей жидкости.

Распределитель РХ346 крепится болтами М8.

Обозначения:       "Ж" все присоединительные отверстия имеют резьбу М18х1,5,

                             "К" - на крышках резьба М27х2, на секциях - М22х1,5.

Обозначение по схеме, гидрораспределителя РХ:

                                                                       РХ 346-4/Бн1/C1/C1/3/M

распределитель гидравлический тип РХ 346, "4" раздел однонаправленный, "БН" с центрирующим плунжера, "1" две секции двунаправленные, "С" с центрирующими плунжерами, "1" боковую крышку, "3" Все присоединительные отверстия c метрической резьбой колонка "М" (Табл. 1, 2, 4).

                                                                 РХ 346 - 1/К 8/К 8/К 8/К 8/К 8/1/6/Y

Распределитель гидравлический тип РХ 346 распределения с крышкой «1», двойной номер «К» с центрирующим плунжером «8», «1». Все присоединительные отверстия с резьбой колонке «G» управления плунжера кодом «Y».

          Сборочный чертеж, для набора секций гидрораспределителя РХ:

П.1 – Соединительные элементы (шпилька, шайба, гайка). П.2 – Напорная Секция. П.3, 4 – Рабочая Секция (реверс). П.5 – Торцевая Секция (сливная).
