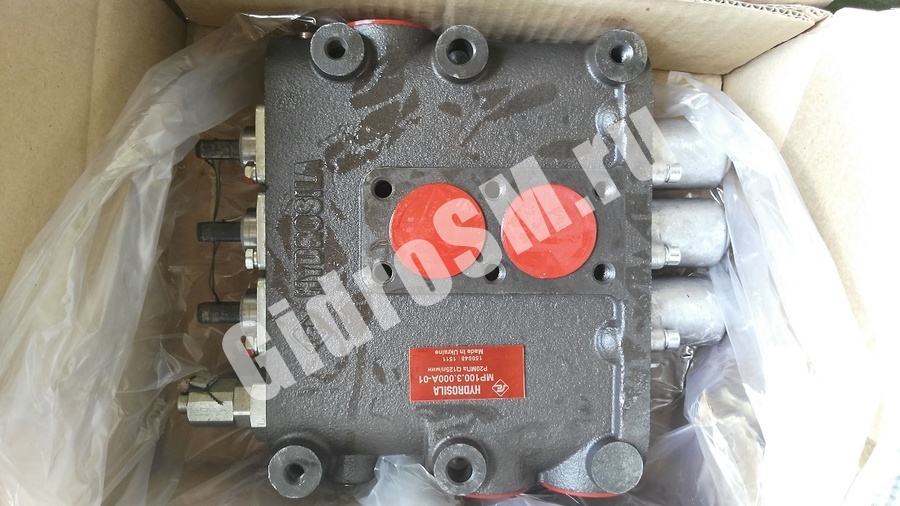

Гидрораспределитель БГР 20Л/3Т2, МР 100.3.000
Гидрораспределитель БГР 20Л/3Т2
МР 100.3.000
Распределители на погрузочную технику.
Особенности модификаций:
Распределитель МР100.3.000А -01 - имеет два сливных отверстия (сбоку). Дополнительный слив для подключения к последующему потребителю). - "ЛЕВЫЙ"
Распределитель МР100.3.000А __ - имеет одно сливное отверстие (сбоку). "ПРАВЫЙ"
Технические характеристики МР100
| Тип гидрораспределителя (г/р): | Моноблочный, золотниковый, с закрытым центром. |
| Тип основного клапана: | Предохранительно-переливной. |
|
Расход рабочей жидкости, л/мин.: |
|
|
Давление на входе, МПа : |
|
| Давление разгрузки при ном. расходе, МПа, не более: | 0,5. |
| Пропорциональное управление: | Псевдо пропорциональное. |
| Возможность совмещения операций на одном г/р. | Да (зависимое) |
| Возможность установки двухостного жойстика: | Нет |
| Возможность комплектовки с хромированным золотником: | Да. |
| Колличество технологических заглушек К 1/8, шт.: | 1 |
| Объёмный КПД: | 0,94 |
| Масса, кг: |
16,5 |
НАЗНАЧЕНИЕ
Гидрораспределитель типа МР100 предназначен для установки в гидросистемы автомобилей экскаваторов, где выполняет следующие функции:
- подачу потока рабочей жидкости, нагнетаемой гидронасосом, к исполнительным механизмам (силовыми гидроцилиндрами, гидродвигателями и т.п.) с различными скоростями;
- предохранение от перегрузок гидросистемы (режим предохранительного клапана);
- разгрузка гидросистемы при холостом ходе (нейтральная позиция золотника) посредством перелива рабочей жидкости в бак;
- обеспечение фиксированного верхнего положения штока нагруженного гидроцилиндра (транспортное положение силового органа).
КОНСТРУКЦИЯ
Гидрораспределитель типа МР100:
1. Представляет собой корпус – прямоугольный параллепипед с каналами подвода и отвода рабочей жидкости, со встроенными тремя золотниками и предохранительно-переливным клапаном, закрытыми крышками верхней и нижней, с возможностью прохода рабочей жидкости на слив и к исполнительным механизмам.
2. Управление золотником осуществляется механически - посредством тросовых тяг.
3. Гидрораспределитель обеспечивает параллельное подсоединение гидроцилиндров с независимым возвратом золотников.
4. Отсутствует фиксация золотника в крайних положениях.
5. Имеется Дополнительный слив для подключения к последующему потребителю.
ПРИНЦИП РАБОТЫ
При положении всех золотников в позиции «Нейтральная» гидролинии, ведущие к исполнительным органам перекрываются, а вся нагнетаемая в гидрораспределитель рабочая жидкость проходит через перелив-ной клапан на слив в бак гидросистемы. При установке золотника в позицию подъем «Подъем» или «Опускание» сливная линия перекрывается, и возрастающее давление в гидролинии приводит к открытию предохранительного, и, в следствии этого, переливного клапана. Открываются золотниковые полости, ведущие к исполнительному органу, при этом поддерживается заданное предохранительным клапаном распре-делителя давление.
ОБЛАСТЬ ПРИМЕНЕНИЯ
Гидрораспределитель типа МР100 применяется в гидросистемах экскаваторов, автоподъемников и других машин, где требуется трехпозиционный распределитель без фиксации золотника. Гидрораспределитель типа МР100 обеспечивает такое же функциональное назначение, как и распределитель МР80 3/1 444 и может быть применен вместо Р80 при согласовании установочно-присоединительных мест и размеров.
Применяемость
Борекс-2101, Борекс-3106,2102, 2686, ЭО-2621 ЭО-2626.
