Гидрораспредель ВЕ, 1РЕ.

Гидрораспределитель золотниковый типа ВЕ или 1РЕ  запорно-регулирующий аппарат,предназначен для разделения единого потока рабочей среды на несколько потоков, возможно изменение, полная блокировка  отдельно для каждого образующегося потока рабочей жидкости, либо всех потоков одновременно в гидравлических схемах станков, прессов и техникие с давлением до 32 Мпа.

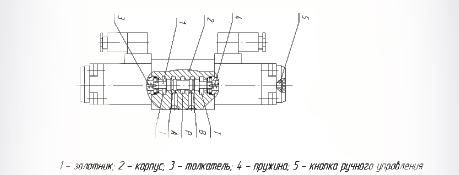

 Гидрораспределители применяются с электрическим, гидравлическим, ручным, механическим видом управления. Гидрораспределители классифицируются по условному проходу , схемам распределения потока рабочей жидкости.  Конструкция гидрораспределителя ВЕ представляет собой комплекс секций: входная, разделяющая (золотниковая) и выходная, которые отлиты единым блоком. Запорно-регулирующим элементом в гидрораспределителе золотникового типа ВЕ и 1РЕ служит золотник, в качестве которого   выступает цилиндр переменного диаметра. Золотник может занимать три положения:

1: нейтральное положение, при котором каналы закрыты.

2:  положение 1, при котором перемещение золотника происходит, что приводит квыдвижению рабочего органа.

3:  положение 2, при котором перемещение золотника, приведет  к возврату висходное положение  рабочего органа.

Гидрораспределители эксплуатируются на маслах вязкостью от 10 до 400 мм2/с и тонкостью фильтрации не грубее 25 мкм.

Эксплуатация гидрораспределителей при температуре окружающей среды от -40 до +50 °С

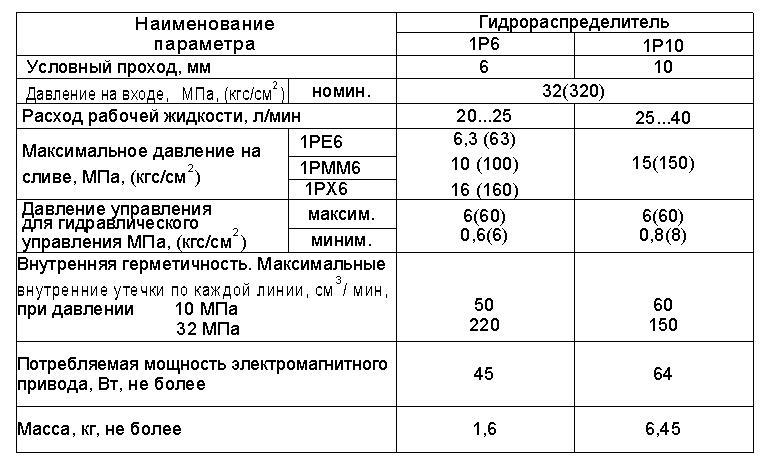

                                              Технические характеристики гидрораспределителей 1РЕ (ВЕ)

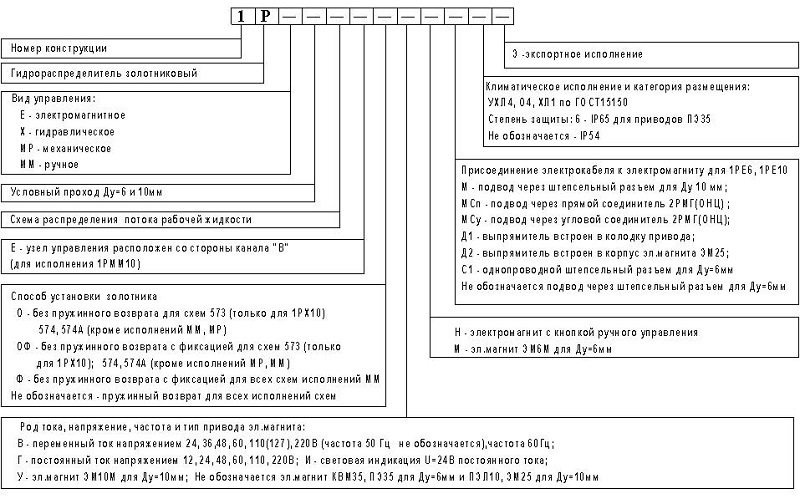

                                               Структура обозначения гидрораспределителей 1РЕ (ВЕ)

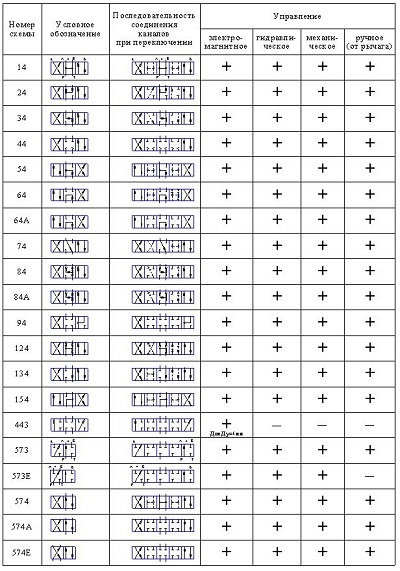

                          Схемы распределения рабочей жидкости гидрораспределителей Ду 6 и Ду 10 мм

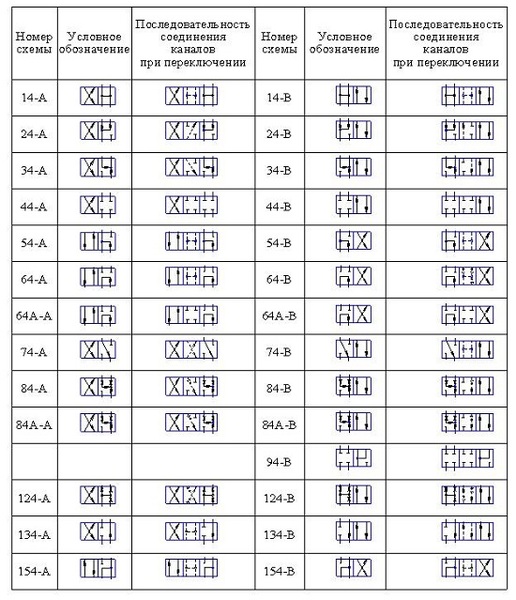

                    Дополнительные схемы распределения потока рабочей жидкости для гидрораспределителей

Ду 6 и Ду 10 мм с электромагнитным управлением

 Примеры условного обозначения гидрораспределителей:

 1РЕ10.574 ОФ В220 УНМД УХЛ4

 ВММ10.44 УХЛ4

 ВЕ6.34. Г24 УХЛ
